Греющий кабель 60ВТС2-ВР
Артикул: 02060404
Информация о товаре
Мощность, Вт/пог. м | 60 |
Артикул | 02060404 |
Бренд | ССТ ? |
Внешняя оболочка | ВР - фторопласт с экраном |
Марка кабеля | BTC |
Базовая единица | пог |
Макс. температура воздействия, °С | 190 |
Мощность, Вт/пог. м | 60 |
IS_AVAILABLE | 0 |
Макс. температура нагрева, °С | 120 |
Реквизиты | Товар / Товар / 02060404 / 0 |
Ставки налогов | 20 |
Страна | Россия |
Мощность, Вт/пог. м | 60 |
Документы
Подробное описание
Саморегулирующиеся ленты. ВТС (ФСС)
Саморегулирующаяся электрическая нагревательная лента для защиты от замерзания или поддержания заданной температуры промышленных трубопроводов и резервуаров, в том числе во взрывоопасных зонах
|
|
Особенности
BTC (ФСС) — это промышленного качества саморегулирующаяся нагревательная лента, которая используется для защиты от замерзания трубопроводов большого диаметра подвергаемых пропарке и поддержания заданных температур промышленных трубопроводов и резервуаров до 120°С, а также в системах с высокой температурой воздействия на греющий кабель. Она может быть отрезана до нужной длины по месту, точно в соответствии с длиной трубопровода, без каких-либо конструктивных сложностей. Характеристики саморегулирования повышают безопасность и надежность ленты. BTC не будет перегреваться или перегорать, даже когда ее отдельные участки накладываются друг на друга. Ее тепловыделение саморегулируется в ответ на изменение температуры. Установка нагревательной ленты BTC проста, занимает мало времени и не требует никаких специальных навыков или инструментов. Все компоненты для заделки концов, соединения и подключения питания имеются в удобных наборах. По заказу может поставляться в виде нагревательных секций заводского изготовления, готовых к подключению, марок ССБЭ и СМБЭ. Варианты исполнения ВТС..В: Конструкция с оплеткой из луженых медных проволок для механической защиты или для использования в местах, где обогреваемое оборудование не обеспечивает эффективного заземления, например трубопроводы из пластмассы. ВТС..ВР: Конструкция с оболочкой из фторопласта поверх оплетки из медных луженых проволок, обеспечивает защиту в местах, где могут присутствовать коррозионные химические растворы или пары. |

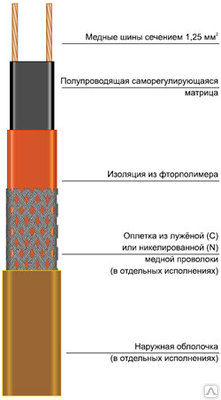

Медные луженые жилы
Полупроводящая саморегулирующаяся матрица
Изоляция из фторопласта
Оплетка из медных луженых проволок
Оболочка из фторопласта |
Технические характеристики:
Максимальная температура 120 °C
Максимально допустимая температура без нагрузки (1000 часов суммарно) 190 °C
Минимальная температура монтажа -60 °C
Электропитание ~ 220 - 240 В , (~110–120 В по заказу)
Тепмературная группа Т3
Максимальное споротивление защитной оплетки 18,2 Ом/км
Масса и габариты:
Тип | Номин. размер (мм) | Масса кг / 100 м | Миним. радиус изгиба(мм) |
ВТС..В | 9,4 x 4,1 | 6,1 | 25 |
ВТС..ВР | 10,2 x 4,8 | 7,9 | 25 |
Подробности сертификации
Сертификат cоответствия системы ГОСТ Р на саморегулирующиеся ленты с маркировкой взрывозащиты 2ExeIIТ3...T6 X № РОСС RU.ГБ05.В02508.
Сертификат пожарной безопасности на саморегулирующиеся электрические нагревательные ленты № ССПБ.RU.ОП078.В00181.
Санитарно-эпидемиологическое заключение на саморегулирующиеся электрические нагревательные ленты № 77.МО.01.355.П.006356.10.08
Разрешение Ростехнадзора на применение системы электрического обогрева ТЕПЛОМАГ во взрывозащищенном исполнении № РРС 00-23810.
По запросу возможна сертификация на соответствие другим национальным стандартам
Информация для заказа
Максимальная длина (м) в зависимости от типа автоматического выключателя питания
Тип | Темп-ра вкл., °C | Номинал. пусковой ток*, A/м | 16 А | 230 В
20 А | 32 А |
15ВТС | 10 °C
-25 °C | 0,097 А/м
0,137 А/м | 165
117 | 189
152 | -
189 |
30ВТС | 10 °C
-25 °C | 0,188 А/м
0,232 А/м | 85
69 | 114
92 | -
114 |
45ВТС | 10 °C
-25 °C | 0,229 А/м
0,327 А/м | 70
49 | 82
66 | -
82 |
60ВТС | 10 °C
-25 °C | 0,320 А/м
0,421 А/м | 50
38 | 64
52 | -
64 |
Для использования с типом С автоматических выключателей по стандарту BS EN60898:1991.
*Длительность протекания пускового тока — 300 с.
Температурные характеристики
Номинальное тепловыделение в нормированных условиях при напряжении 115 или 230 В.
Принадлежности
Набор комплектующих изделий для подключения питания, соединения и оконцевания греющего кабеля, а также управляющее устройство.
Для обеспечения безотказной эксплуатации и выполнения всех норм и требований по безопасности рекомендуем использовать оригинальные комплектующие компании ССТ.
Выполним расчет, проектирование, поставку, монтаж шеф-монтаж, гарантийное и послегарантийное обслуживание систем кабельного электрообогрева любой сложности.
